“华中农业大学工学院”以N,N-二甲基甲酰胺（DMF）为溶剂，以聚乙烯吡咯烷酮（PVP）作为致孔剂，将羟基化氮化硼（BN-OH）和PVDF共混，采用非溶剂致相分离法在聚酯纤维（PET）无纺布上制备了PVDF/BN-OH平板复合膜，并研究了BN-OH添加量对复合膜的机械强度、亲疏水性、孔径、孔隙率和热导率等的影响。同时，也在模拟再生气余热回收试验系统中测试了PVDF/BN-OH平板复合膜的余热回收性能，并与商业化PVDF膜进行了对比。

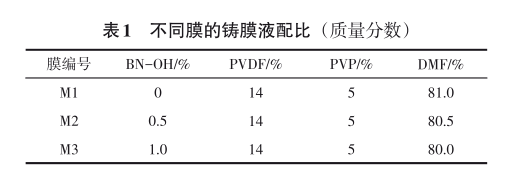

样品信息：根据BN-OH添加量的不同，共制备了3种膜，分别为M1膜（不添加BN-OH）、M2膜（添加质量分数0.5%BN-OH）、M3膜（添加质量分数1%BN-OH）。

复合膜断裂的拉力量测定：质构仪（TMS-PRO，美国FTC公司）来测定复合膜断裂的拉力数值，用于计算拉伸强度。

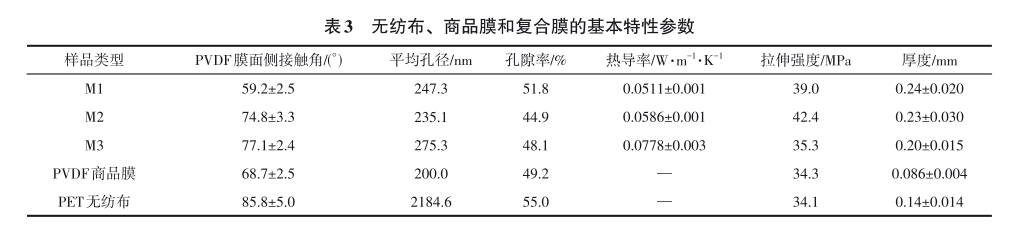

拉伸强度等指标测定：拉伸强度常作为显示膜机械强度的指标，一般商用PVDF平板膜的合格拉伸强度通常在31～42.8MPa之间。由表3可知，无论是否添加BN-OH，PVDF复合膜的机械强度均能达到商用要求，且机械强度均高于试验中所用的商业化PVDF膜。当BN-OH的添加量为1%时，PVDF膜的机械强度稍有下降。这主要是由于添加纳米颗粒较多时，会使膜的孔径增大，从而使膜的拉伸强度降低。

文献来源：CO2捕集工艺中热再生气余热的PVDFBN-OH平板复合膜回收特性，华中农业大学工学院。
